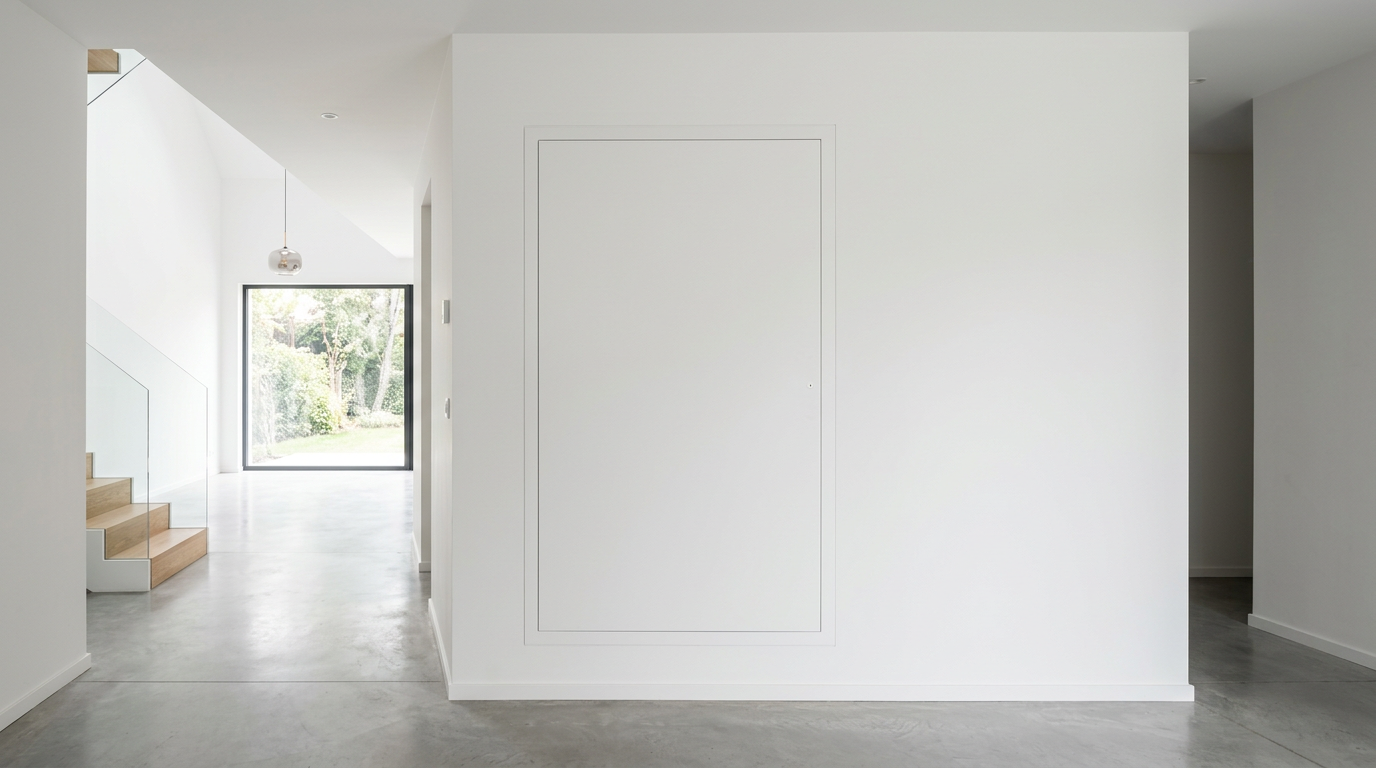

Trappe de visite sur mesure grande dimension : solutions pour accès technique XXL

Une trappe de visite sur mesure grande dimension désigne un panneau d’accès technique dont au moins une dimension dépasse 80 cm, nécessitant une conception spécifique pour maintenir la résistance structurelle. Une part importante des bâtiments tertiaires intègrent des trappes dépassant 100×100 cm pour l’accès aux gaines techniques volumineuses. Cet article détaille les solutions techniques, réglementaires et pratiques pour dimensionner, fabriquer et installer ces équipements exceptionnels.

Définition et spécifications techniques des grandes trappes sur mesure

Les trappes de visite grande dimension commencent généralement à partir de 80×80 cm et peuvent atteindre 200×150 cm selon les contraintes structurelles. La norme NF P06-001 classe ces équipements comme « ouvertures exceptionnelles » nécessitant un calcul de charge spécifique.

Classifications dimensionnelles

• Grande dimension standard : 80×80 à 120×120 cm
• Très grande dimension : 120×120 à 160×160 cm
• Dimension exceptionnelle : au-delà de 160×160 cm
• Format rectangulaire : rapport longueur/largeur supérieur à 1,5

Matériaux et renforts structurels

L’acier galvanisé reste le matériau de référence avec un cadre de section minimum 60×40 mm pour les dimensions supérieures à 100 cm. Les renforts transversaux deviennent obligatoires au-delà de 120 cm d’ouverture libre selon le DTU 36.1.

Applications et secteurs d’utilisation

Bâtiments industriels et ERP

Les établissements recevant du public (ERP) de catégorie 1 et 2 intègrent fréquemment des trappes grand format pour accéder aux centrales de traitement d’air. La réglementation impose un accès de maintenance de 150×80 cm minimum pour les CTA supérieures à 10 000 m³/h selon l’arrêté du 25 juin 1980.

Réseaux techniques urbains

Les collectivités utilisent des trappes sur mesure jusqu’à 200×200 cm pour l’accès aux chambres de vannes et aux postes de relèvement. Ces équipements doivent respecter la norme NF EN 124 classe D400 pour supporter 40 tonnes.

Immeubles de grande hauteur (IGH)

La réglementation IGH impose des trappes coupe-feu de grande dimension (120×120 cm minimum) tous les 30 mètres verticaux pour l’accès pompiers aux colonnes sèches. Ces équipements nécessitent un classement EI 120 selon la norme NF EN 1634-1.

Conception et calculs de résistance

Méthodes de calcul structurel

Le calcul d’une trappe grande dimension suit la méthode RDM (Résistance des Matériaux) avec vérification de la flèche maximale. Pour une charge uniformément répartie de 250 kg/m², la flèche ne doit pas excéder L/300 (L = portée libre) selon l’Eurocode 3.

Solutions de renforcement

• Renforts périmétriques : cornières 50x50x5 mm soudées
• Traverses intermédiaires : profilés HEA 100 pour portées > 150 cm
• Nervures de raidissement : plats 40×4 mm tous les 30 cm
• Double paroi : structure sandwich pour isolation phonique

Systèmes d’ouverture adaptés

Les trappes dépassant 120 cm nécessitent des systèmes d’ouverture assistée. Les vérins pneumatiques supportent jusqu’à 80 kg par point de fixation. Au-delà, l’utilisation de motorisation électrique 230V devient indispensable avec temporisation de sécurité.

Réglementation et normes applicables

Normes de fabrication

La norme NF P25-362 définit les exigences pour les trappes de visite métalliques. Pour les grandes dimensions, des essais complémentaires de résistance mécanique sont requis avec PV d’essais délivrés par laboratoire agréé COFRAC.

Accessibilité PMR

L’arrêté du 20 avril 2017 impose une force d’ouverture maximale de 50 N pour les trappes accessibles au public. Cette contrainte nécessite obligatoirement une assistance à l’ouverture pour les formats supérieurs à 100×100 cm.

Sécurité incendie

Les trappes en faux plafond REI doivent maintenir leur classement feu indépendamment de leurs dimensions. Un essai spécifique selon NF EN 1634-1 est requis pour chaque format excédant les dimensions normalisées.

Installation et mise en œuvre

Préparation du support

Le support doit présenter une résistance minimale de 150 kg/point de fixation. Pour les dalles béton, l’utilisation de chevilles chimiques M12 classe C20/25 est obligatoire avec espacement minimal de 15 cm selon le DTU 20.1.

Étanchéité et finitions

Le calfeutrement périphérique utilise un mastic coupe-feu sur 15 mm de profondeur minimum. Les joints EPDM assurent l’étanchéité avec compression de une part importante pour garantir l’efficacité à long terme.

À retenir

• Les trappes grande dimension débutent à 80×80 cm et nécessitent des renforts structurels spécifiques au-delà de 120 cm
• La charge admissible diminue avec la taille : 250 kg/m² jusqu’à 120 cm, puis 150-200 kg/m² pour les très grandes dimensions
• L’assistance à l’ouverture devient obligatoire au-delà de 100×100 cm pour respecter les normes PMR (50 N maximum)
• Les essais de résistance mécanique par laboratoire agréé sont requis pour les formats non normalisés
• Le délai de fabrication varie de 3 à 8 semaines selon la complexité et les options intégrées

Vous recherchez une trappe adaptée à vos contraintes spécifiques ? Consultez notre gamme de trappes de visite sur mesure ou découvrez nos solutions pour trappes coupe-feu grande dimension.

FAQ

Quelle est la dimension maximale possible pour une trappe sur mesure ?

La dimension maximale théorique atteint 300×200 cm, mais reste limitée par les contraintes de transport et de manutention. Au-delà de 200×150 cm, il faut prévoir un démontage partiel pour le passage en cage d’escalier standard.

Combien coûte une trappe de visite grande dimension sur mesure ?

Le prix varie de 450€ HT pour du 80×80 cm jusqu’à 2800€ HT pour du 200×150 cm avec renforts et assistance pneumatique. Les options coupe-feu majorent le tarif.

Quel délai prévoir pour la fabrication d’une trappe sur mesure ?

Comptez 3 semaines pour les formats standards sur mesure et jusqu’à 8 semaines pour les dimensions exceptionnelles nécessitant des calculs et essais spécifiques.

Une trappe grande dimension peut-elle être motorisée ?

Oui, la motorisation électrique 230V est possible dès 120×120 cm avec télécommande et sécurité anti-écrasement. L’installation nécessite une alimentation dédiée 16A.

Comment calculer la résistance nécessaire pour ma trappe sur mesure ?

Utilisez la formule P = (L x l x 250) + 20% de sécurité, où L et l sont en mètres et P la charge en kg. Au-delà de 150 kg/m², consultez un bureau d’études pour validation structurelle.
