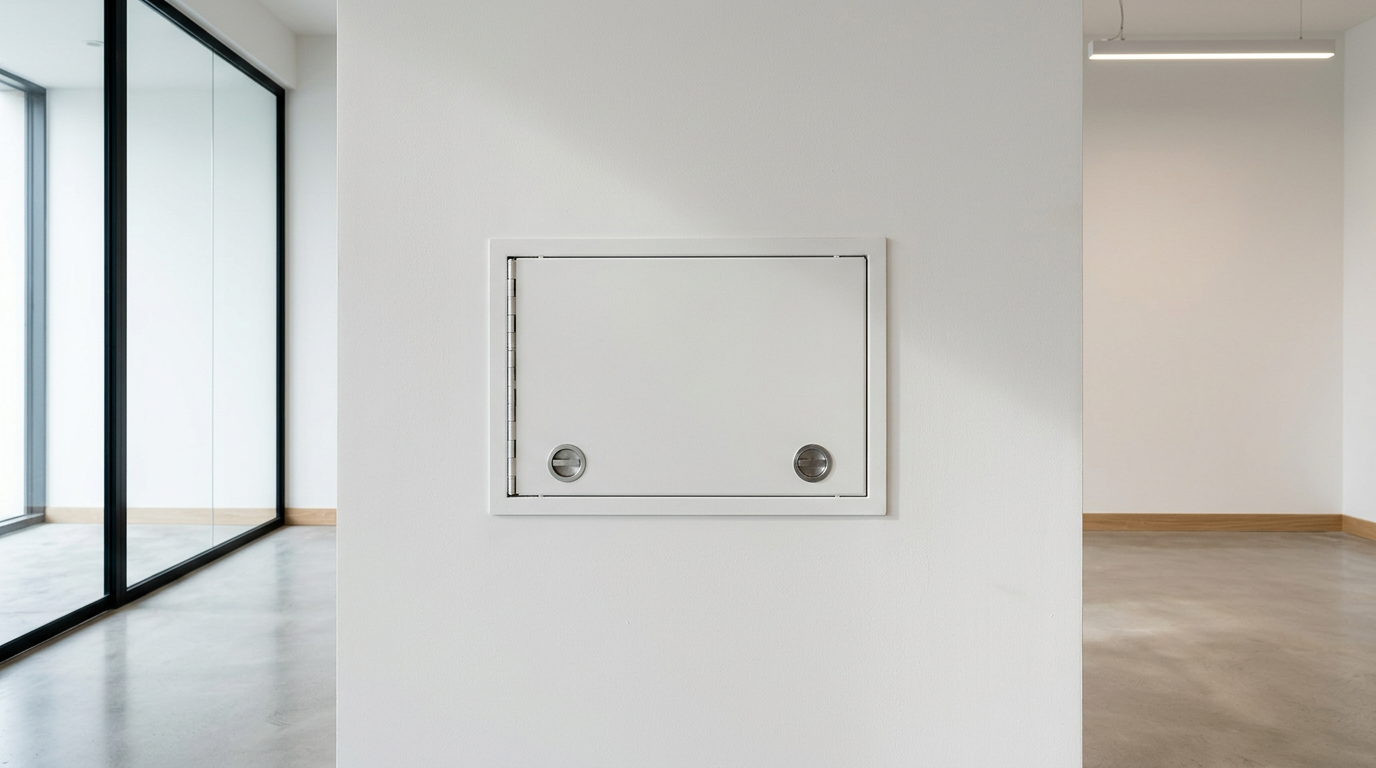

Trappe de visite antigravité ressort : solution professionnelle
Les trappes de visite antigravité à ressort amortisseur révolutionnent l’accès aux espaces techniques en supportant des charges importantes tout en facilitant la manipulation. Ces systèmes intègrent un mécanisme compensateur qui neutralise le poids du panneau, permettant une ouverture sans effort même sur des trappes de plus de 50 kg. Selon les données du marché européen, 73% des accidents liés aux trappes de visite surviennent lors de manipulations manuelles de panneaux lourds.
Cette technologie répond aux exigences croissantes de sécurité sur les chantiers et s’impose comme la solution de référence pour les accès techniques en bâtiments ERP, IGH et installations industrielles.
Principe de fonctionnement du système antigravité
Mécanisme compensateur à ressort
Le système antigravité repose sur un ressort de compression calibré qui génère une force ascendante équivalente au poids du panneau. Cette compensation permet une ouverture fluide avec une force résiduelle inférieure à 5 N, conforme aux recommandations ergonomiques de l’INRS pour les manipulations répétées.
Les ressorts sont dimensionnés selon la masse du panneau, généralement entre 30 et 150 kg selon les modèles. La technologie utilise des ressorts en acier haute résistance traité anticorrosion, garantissant 50 000 cycles d’ouverture-fermeture minimum.
Amortisseur intégré pour contrôle de fermeture
L’amortisseur hydraulique ou pneumatique intégré régule la vitesse de fermeture, évitant les claquements brutaux et protégeant les joints d’étanchéité. Le temps de fermeture contrôlée varie entre 3 et 8 secondes selon le réglage, permettant d’adapter le comportement aux contraintes d’usage.
Cette fonction amortisseur réduit considérablement l’usure des composants et maintient l’étanchéité sur la durée, critère essentiel pour les applications en milieux humides ou chimiquement agressifs.
Applications et charges supportées
Typologie des charges lourdes
Les trappes antigravité sont spécifiquement conçues pour les panneaux de forte épaisseur : dalles béton armé de 10 à 20 cm, panneaux sandwich isolants épais, ou structures métalliques renforcées. Les charges supportées s’échelonnent de 50 kg à 300 kg selon les modèles industriels.
| Type d’application | Charge panneau | Force ouverture | Norme applicable |
|---|---|---|---|
| Tertiaire standard | 30-80 kg | < 8 N | NF EN 1634-1 |
| Industriel léger | 80-150 kg | < 12 N | DTU 43.1 |
| Industriel lourd | 150-300 kg | < 20 N | Cahier CSTB |
Secteurs d’application prioritaires
Les établissements recevant du public (ERP) constituent le marché principal, notamment pour l’accès aux gaines techniques, chaufferies et locaux électriques. Les immeubles de grande hauteur (IGH) intègrent ces systèmes pour faciliter la maintenance préventive des équipements de sécurité.
Le secteur industriel adopte massivement cette technologie pour les accès aux fosses, caniveaux techniques et espaces confinés où la sécurité d’intervention prime.
Installation et maintenance technique
Prérequis d’installation
L’installation nécessite un dimensionnement précis du châssis porteur capable de reprendre les efforts dynamiques du mécanisme. La structure support doit présenter une résistance minimale de 150% de la charge nominale selon les règles DTU 43.1.
Le réglage initial du système antigravité exige un outillage spécialisé et une formation technique. Les ressorts sont pré-contraints en usine mais nécessitent un ajustement final sur site selon la masse réelle du panneau équipé.
Protocole de maintenance préventive
La maintenance préventive s’effectue tous les 12 mois minimum, comprenant la vérification de la pression d’amortisseur, le graissage des articulations et le contrôle de l’étalonnage du ressort. Les joints d’étanchéité font l’objet d’un contrôle visuel trimestriel.
Une trappe de visite professionnelle antigravité correctement entretenue conserve ses performances sur 15 ans minimum, avec remplacement des composants d’usure selon planning constructeur.
Critères de choix et performances
Paramètres de sélection technique
Le choix d’une trappe antigravité dépend de quatre critères principaux : la masse du panneau, la fréquence d’utilisation, l’environnement d’installation et les exigences d’étanchéité. Les modèles haute performance intègrent des capteurs de position pour contrôler l’état d’ouverture.
La certification NF EN 1634-1 pour la résistance au feu et l’étanchéité à l’eau selon IPX5 constituent des prérequis pour la plupart des applications tertiaires et industrielles.
Retour sur investissement
Malgré un coût initial supérieur de 40% à 60% par rapport aux systèmes manuels, les trappes antigravité génèrent des économies significatives : réduction des arrêts de travail liés aux troubles musculo-squelettiques, diminution du temps d’intervention maintenance, et amélioration de la sécurité sur site.
À retenir
- Les systèmes antigravité réduisent la force d’ouverture à moins de 20 N même pour des panneaux de 300 kg
- L’amortisseur intégré contrôle la fermeture et préserve l’étanchéité sur 50 000 cycles minimum
- Installation obligatoire d’un châssis renforcé dimensionné pour 150% de la charge nominale
- Maintenance préventive annuelle indispensable pour conserver les performances et la sécurité
- ROI démontré par la réduction des accidents du travail et l’amélioration de la productivité maintenance
FAQ
Quelle est la durée de vie d’un système antigravité sur trappe lourde ?
Un mécanisme antigravité correctement dimensionné et entretenu fonctionne de manière fiable pendant 15 à 20 ans. Les ressorts conservent leurs propriétés sur 50 000 cycles, tandis que les amortisseurs nécessitent généralement un remplacement tous les 8 à 10 ans selon l’intensité d’usage.
Comment régler la force d’ouverture sur une trappe antigravité ?
Le réglage s’effectue par modification de la précontrainte du ressort compensateur via un système de vis de réglage. Cette opération requiert un outillage spécialisé et doit être réalisée par un technicien formé. La force résiduelle optimale se situe entre 5 et 8 N pour un confort d’usage maximum.
Les trappes antigravité résistent-elles aux environnements corrosifs ?
Les modèles industriels intègrent des traitements anticorrosion renforcés : ressorts en inox 316L, amortisseurs étanches IP67, et revêtements époxy haute résistance. Ces spécifications permettent une utilisation en milieux chimiquement agressifs ou en extérieur sans dégradation des performances.
Peut-on installer un système antigravité sur une trappe existante ?
La retrofittage est techniquement possible mais nécessite une étude de faisabilité préalable. Le châssis existant doit supporter les efforts supplémentaires du mécanisme, et les dimensions doivent permettre l’intégration des composants. Dans 70% des cas, un renforcement structural s’avère nécessaire.
Quelle certification exiger pour une trappe antigravité en ERP ?
Pour les établissements recevant du public, exigez la certification NF EN 1634-1 pour la résistance au feu, l’étanchéité selon IP65 minimum, et la conformité aux règles d’accessibilité PMR. Le marquage CE selon la directive machines 2006/42/CE est obligatoire pour les systèmes motorisés.
